不锈钢气动球阀

不锈钢气动球阀是一种利用旋转阀芯来实现阀门开启和关闭的装置。其工作原理简单,通过气动执行器驱动球体绕阀体中心线旋转,从而控制流体的流通或阻断。这种阀门具有开关轻便、体积小巧的特点,即使做到大口径也易于操作。

不锈钢气动球阀的密封性能优异,结构简单,维护方便。由于密封面与球面常常处于闭合状态,因此不易受到介质的冲蚀,延长了使用寿命。它适用于各种行业,包括化工、石油、天然气、水处理等领域。

该阀门操作便捷,开闭迅速,仅需旋转90°即可完成从全开到全关的过程,适合远程控制。在全开或全闭状态下,球体和阀座的密封面能够与介质隔离,防止介质对阀门密封面的侵蚀。

不锈钢气动球阀适用范围广泛,通径从小到几毫米,大到几米,适用于从高真空到高压力的各种工况。其动力源为气体,通常压力在0.2-0.8MPa之间,相对安全。即使发生漏气,气体可以直接排放,不会对环境造成污染,且具有较高的安全性。

不锈钢气动球阀是一种以不锈钢为材质并配备气动执行器的球阀。常见的不锈钢类型包括314和316不锈钢,这些材料赋予了球阀强大的耐腐蚀性能。

不锈钢气动球阀根据其结构和功能可以分为O型球阀和V型球阀。O型球阀采用浮动式结构,球芯为精密铸件,并经过硬铬处理,阀座则采用增强聚四氟乙烯材料。这种设计使得O型球阀具有极大的流通能力和极小的流阻,关闭时无泄漏,通常用于开关阀操作,特别适用于高粘度、含纤维、颗粒状介质。

V型球阀则采用固定式结构,球芯上开有V型切口,能够实现比例调节,其流量特性接近等百分比。V型球阀适用于需要精确控制流量的应用场合。

根据执行机构的不同,不锈钢气动球阀可以分为气动球阀和电动球阀。[8]气动球阀通过气动执行器操作,若需实现比例调节,则需配备阀门定位器。电动球阀则通过电动执行机构操作,若需实现比例调节,则需选择电子式电动执行机构或配备伺服放大器。

从材质上,不锈钢气动球阀可以分为碳钢球阀、不锈钢304球阀、316球阀和铜球阀。根据压力等级,可以分为高压球阀和低压球阀。低压气动球阀主要用于介质为水等腐蚀性管路。

一、安装与使用

1、气动球阀在安装使用之前,必须对阀门进行安装前的检查和开关运行试验。只有在运行动作正常的条件下,才能安装使用。

2、气动球阀的安装要尽可能使阀门与管路法兰同心,并加支撑固定。不能使球阀受其它外力作用,以免损坏阀门的中密封及阀门变形。造成阀门开关不灵及阀门的损坏而无法使用。

3、要保证气动球阀及气动元件所提供的动力气源必须是洁净,尽可能不带油污及水。清洁度应小于0.4微米。

4、接入气源之前,必须清洁供气管路,气源接口和开关等器件,以防由于管路不清洁带上污物和泥沙冲入气动执行单元而造成故障。

5、气动执行器、电磁阀、定位器、过滤器、减压阀等的连接,可用铜管或尼龙管,为以防防尘及减小噪声,排气口应安装消声器或消声节流阀。

6、安装好以后,对气动阀门应进行试验,给气动执行器加压至额定值,压力为0.4~0.7mpa,对气动球阀进行开关试验,观察阀门的开闭情况。应转动灵活无卡阻现象。在开关如有卡阻现象可增高气压,反复开关使阀门调到开关灵活即可。

7、安装调试开关型气动球阀时,先用手动装置进行(电磁阀上的手动按钮)调试、动作正常后在通电调试。

8、气动球阀应定期进行维护保养阀杆转动处,应三个月加油(机油)一次。定期对气动执行单元和配合使用的空气过滤器进行放水、排污。正常的情况下六个月检查一次,每年检修一次。

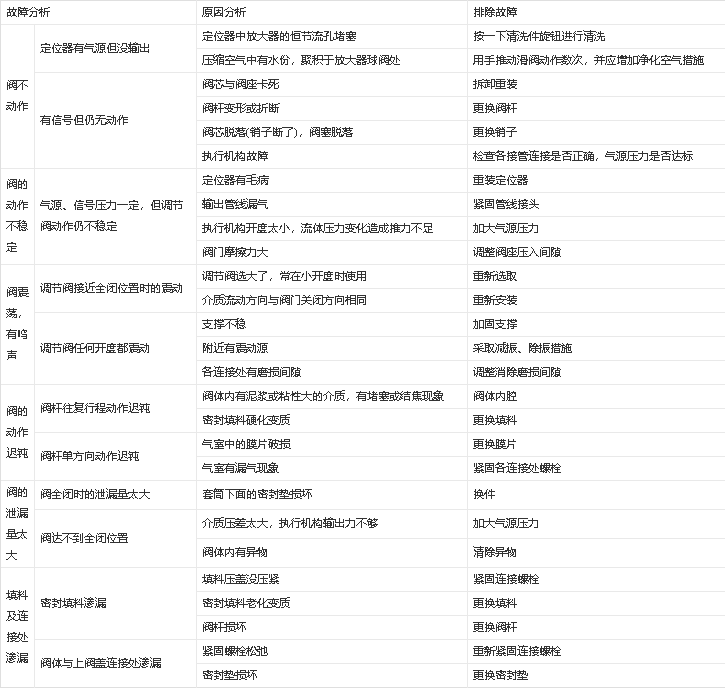

二、故障分析与排除

三、保养与维修

1、保养

①要经常检查管道有没有铁锈、焊渣、脏物、尘士。

②要经常检查支承，自重较大及有震动场合的支承架。

③气源绝对不能有故障。

④阀体与上阀盖连接处密封垫使用久了，要及时更换，更换时只需卸下上阀盖就可安放新的密封垫;

⑤填料函如有渗漏要及时更换密封填料，更换时将阀杆脱开，压板和填料压盖取下，即可装入新的填料;

⑥定期检修;

⑦长期停放时，应装上连接法兰的保护罩，所以接口都要用塑料塞堵上。停放时，保证阀整体的垂直性或水平位置;

⑧不要将阀支承在敏感部位，如阀门定位器、接头、连线等处。

2、维修

当调节阀在使用中不能满足操作要求，或者经过一段长时期的运行为了预防事故发生而作定期检查时，都必须认真地对它进行维修工作。维修工作通常有如下主要内容:

①阀的清洗——检修从工艺管线上拆卸下来的阀，必须把它上面所有被工艺介质浸渍过的零部件清洗干净。以免某些有腐蚀性或其他伤害作用的流体对人和设备造成损失。同时应清除零部件外露表面的锈蚀。

②阀的拆卸——为了对全体零部件作检查以决定修理和更换的范围。首先应把执行机构和阀完全卸开。拆卸时必须保护好经过精密加工如阀芯、阀座、阀杆、推杆、轴套等零件以及所有零部件的精密加工面，防止损坏，以使检修费用最低，拆卸阀座应该用专用工具。

③主要零部件的检修——阀芯的节流表面以及阀芯和阀座的密封面如有小的锈斑和磨损。尚可用一般的机械加工和研磨方法来修。如果损坏严重，则必须更换新的零件。修理时要求保证好阀芯和阀座的同轴度。

阀杆的密封表面损坏只能用新的零件替换。

推杆的导向和密封表面的损坏。对反作用执行机构必须更换新零件。而对于正作用执行机构尚可作适当修理。

压缩弹簧在检修时，如发现裂纹等影响强度的缺陷。则必须用新的替换。

④易损件的更换——本调节阀的易损主要是:填料、O形密封圈、垫片、膜片等零件。

每次检修时经拆卸的填料、O形圈、垫片一律更换新件，膜片拆下后需要检查是否有预示可能发生破裂的任何裂纹、老化和磨损的痕迹、再视具体情况决定更换与否。一般至多2~3年必须更换。

⑤成装和调试——成装时在零部件的定位部位，导向部位，螺纹连接部位宜涂加适当的润滑脂，以利于下次检修拆卸。而且还应特别注意整机中推杆、阀芯部件和阀座的同轴度问题。

成装和调试完毕后，必须通过标准中规定的产品出厂试验项目测试合格后方能继续安装使用。
