银焊粉

配合银基钎料钎焊铜及铜合金、不锈钢、硬质合金、金刚石聚晶片等多种材料,可用于炉中钎焊、火焰钎焊、高频钎焊。

物理状态:

白色粉末状.颗粒度≤150μm ,密度 1.3-1.4 g/cm。

焊前准备:

为了取得最佳钎焊效果,钎焊接头接触表面要采用机械或化学方法清理,确保氧化物或有机物彻底清除,接头端面不可过于粗糙,不得粘附金属颗粒和其他污物,不锈钢表面不得用金属丝刷子擦刷。

焊接操作:

将银焊粉用纯净水调成糊状后涂于工件焊口处,或先将钎料加热后粘着焊粉使用,焊缝间隙不得过大.一般在0.01-0.05mm 。火焰钎焊时.通常宜用中性焰,操作时应尽量避免火焰直接加热钎料和钎剂。

焊后处理:

焊后残渣可用热水或用10%柠檬酸浸泡。使用银焊粉FBl06s或FB308S时若工件表面外观要求不高可免清洗。

储运保管:

存放在阴凉干燥处,注意防潮,不可食用。

FB102C膏状银钎焊溶剂是我国最新研制成功的一种集国内外各类银焊剂优点的新型钎焊溶剂,其流动性、渗透性都强于其他同类的助焊剂。

使用范围:配合银基钎料在600-850℃钎焊铜及铜合金、不锈钢、镍合金、硬质合金、金刚石聚晶片等多种材料,适用于火焰、电阻、感应、高频、炉中等多种钎焊方式。

物理状态:膏状,颗粒度≤150μm,密度1.9-2.1

执行标准:JB/T6045-92《硬钎焊用钎剂》

应用领域:制冷配件、压缩机、石材刀具、木工刀具、汽车配件、眼镜架、首饰、电器、五金工具等。

银焊粉、102焊粉、银焊剂、焊粉

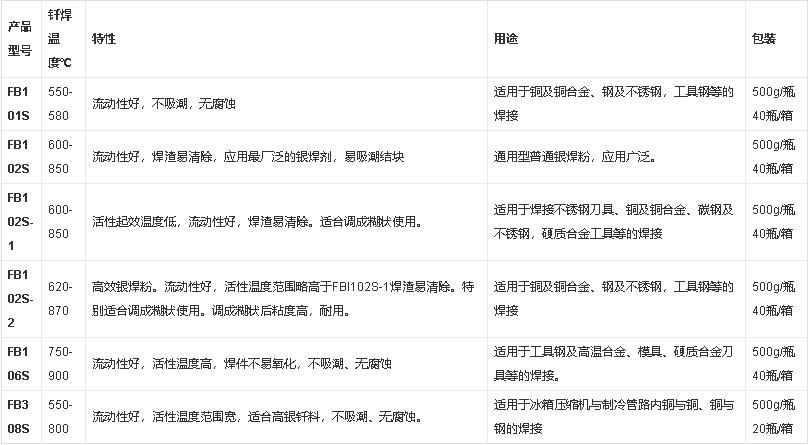

FB102s银焊粉,是根据国家标准而生产的一种常用粉状银焊助焊剂,该溶剂适用于550-850℃温度范围内配合银焊料钎焊铜及铜合金、钢及不锈钢、硬质合金等。能够有效的更快的溶解金属表面的氧化物,促进钎料的流动分布。

本品流动性好,粉末细微,是配合银焊料使用的理想焊剂!

注意事项:钎焊母体表面必须清洁无污,可调制或蘸焊,使用后请及时封口,避潮收藏

主要成分:复合氟硼酸盐、复合硼酸盐、活性剂,水等,不含禁用物质。
