CuBe1.9Pb铍铜棒 热轧圆钢，固溶处理，车削，状态

化学成分

Cu Be Co＋Ni Co＋Ni＋Fe Pb

ATSM B196 - C17200 (25) CuBe 1.9 Reste 1.8-2 > 0.2 <0.6

ATSM B196 - C17300 (M25) CuBe1.9Pb Reste 1.8-2 > 0.2 <0.6 0.2 - 0.6

圆棒

棒材的电气和机械特性

代码 国家 回火热处理 截面 面积 Rp0,2N A 洛氏硬度 电导率

mm N/mm2 /mm2 ％ ％IACS

A TB00

所有尺寸 410-590 130-250 20-60 B45-85 15-19日

H TD04

高达 9.5 620-900 510-730 8.0/30 B92-103 15-19

> 9.5 至 25.4 620-870 510-730 8.0/30 B88-102 15-19

> 25.4 至 51 580-830 510-730 8.0/20 B88-101 15-19

> 51 至 63.5 580-830 510-730 8.0/20 B88-101 15-19

在 TF00 3小时 所有尺寸 1130-1380 890-1210 3.0/10 C36-41 22-28日

315-330°C

H T TH04 2-3 小时 高达 9.5 1270-1560 1100-1380 2-9 2-9 C39-45 22-28

315-330°C > 9.5 至 25.4 1240-1520 1060-1350 4.0/9 C38-44 22-28

> 25.4 至 51 1200-1490 1030-1320 4.0/9 C37-44 22-28

> 51 至 63.5 1200-1490 990-1280

C37-44 22-28

尺寸范围

铍铜1.9 冷拔圆钢,加工硬化,状态 TD04：∅ 4-5-6-7-8-9-10-12-14-16-18-20-22-25-30-35-38-40-41- 45-50-54-60-63.5

热轧圆钢,固溶处理,车削,状态 TB00：∅ 70-76-80-90-100-120-130-140-154-160

CuBe1.9Pb 圆钢 1 至 35 mm（Tol.h8 至 10）

括号内的值=仅供参考的数据

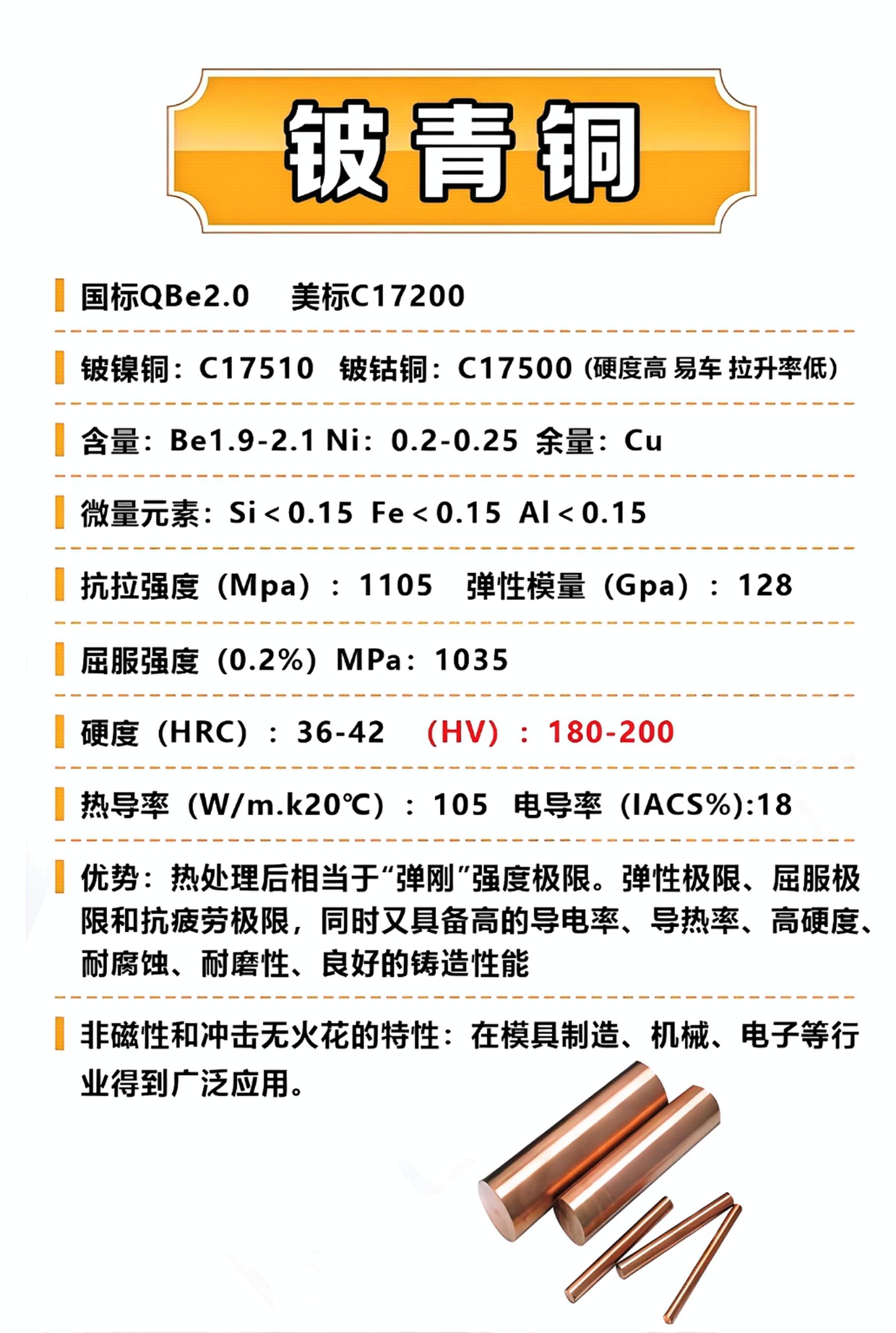

特性

铜铍CuBe1.9（通常称为UBE2）是具有机械特性（硬化后电阻高达1500 MPa）的铜合金。

其优异的机械特性与良好的电导率（约 25％ IACS）和导热性、非磁性、良好的耐磨性和大多数腐蚀性环境以及良好的耐低温性能相关,因此被大多数人使用行业,特别是：

机电

联系

航空航天

机械师

注塑

物理特性

密度：8.25克/立方厘米

弹性模量：131 KN/mm2

20至200°C平均线膨胀系数（mm/°C）：17 x 10-6

导热系数：105W/M°C

熔化范围：870 - 980°C
